alarma network nx 10

P

pegardi

Nuevo miembro
Buenos días, tengo una alarms nueva GE network nx 10 de mi suegro que cerró su empresa de electricidad yse quedó con ella, la mía actual es una GE network nx 4 que ya no funciona tampovo tengo la clave de instalador por lo que he decidido quitarla y poner la de mi suegro.

Mas o menos se conectarla pero tengo una duda esta alarma tiene 6 zonas y yo tengo 7, ocho si cuenta el tamper de la sirena exterior.

¿como podría conectarla?, ¿tengo que duplicar las zonas? y lugo tendría que programarla, ¿ se puede programar con el micro usb que hay en la placa?

muchas gracias

buenas noches, ¿alguien sabe como conectar esta sirena?.

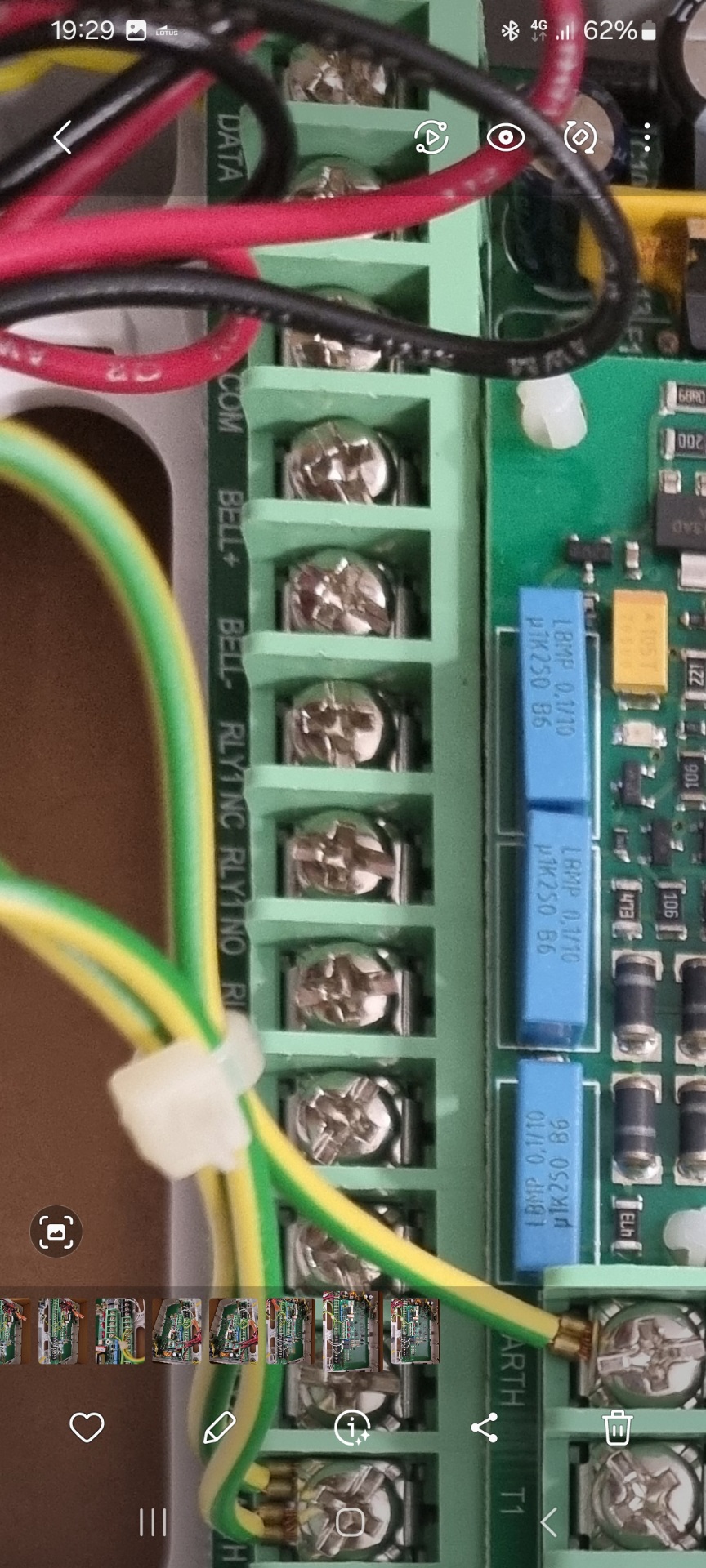

en la placa solo tengo bell+ y bell-


Archivos adjuntos

  • Screenshot_20240103_192402_Gallery.jpg
    925 KB · Visitas: 37
Buenas,
En principio depende del consumo de la sirena, si es mucho pasala por un rele. Lo normal es que le pongas un cable al bell + y otro al bell - y en la sirena lo mismo, normalmente tambien se les pone una resistencia en paralelo en el bell + y bell - de placa.
saludos

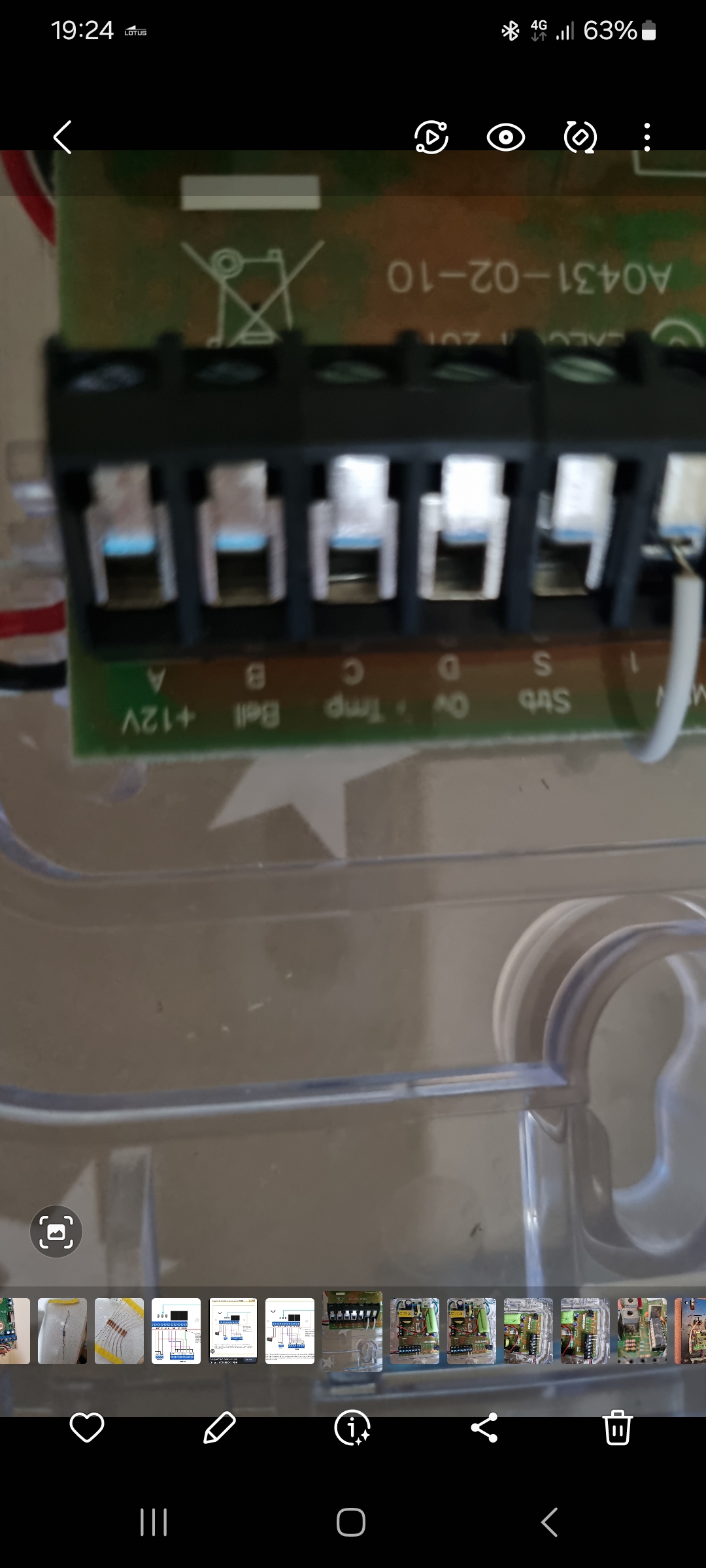

muchas gracias por responder, lo que pasa es que las conexiones son estas de la foto y son miy distintas a las de placa


Archivos adjuntos

  • Screenshot_20240103_192402_Gallery.jpg
    925 KB · Visitas: 40
Buenas, Yo probaria el bell + de placa al 12 v de sirena, el bell - de placa al 0v de sirena. Cuando la central detecta intrusión activara el rele interno que lleva la placa y le enviara 12 v a la sirena para que suene, cuando desarmes cortará los 12 v al rele y la sirena callara ó por tiempo ( en programación suele estar en 3 minutos ) si esta armada y no vuelve a detectar movimiento parará.
saludos

Buenas noches, eso habia pensado yo tambien..... ahora me queda la duda del tamper antisabotaje, normalmente debe ir a una zona en placa pero ne falta el que cierra el circuito (comun)

muchas gracias de verdad por contestar

Buenas,
El tamper lo puedes poner a alguna zona de placa si tienes libre y el común a cualquier 0v. Si no tienes zonas libres en placa haz un puente entre el tamper y el 0V.
Saludos

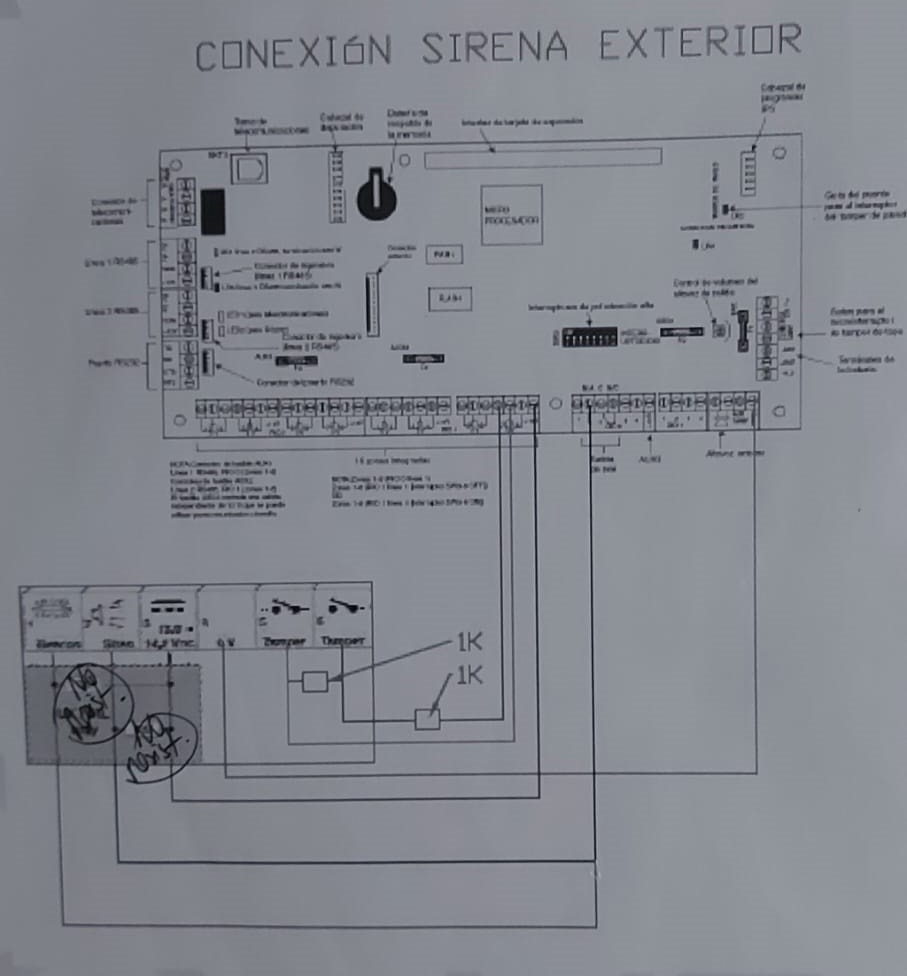

Por si te sirve de ayuda, así conecto la sirena exterior en determinados modelos de alarma. Positivo directo a placa. Y el Bell/Siren y el negativo a una de las salidas programables de la placa. En caso de salto de alarma, se activa esta salida programable y, por lo tanto, la sirena exterior. El tamper de la sirena, con doble resistencia a una zona de la placa.

WhatsApp Image 2024-01-14 at 13.36.48.jpeg

muchas gracias.... al final he conectado positivo de la sirena al positivo de placa, el negativo de la sirens al negativo de placa. Como esta sirena suena dándole negativo, le he puesto un relé que se activa con bell+ y bell- de placa y ke da negativo a la sirena.



A lo mejor me he complicado mucho la vida pero no soy instalador.



Un saludo y lo dicho muchas gracias
